Name: TM605 Compact Ultrasonic Flow Meter dengan Clamp-on Design, OLED Display, dan Komunikasi RS485
Brand: Flo-Instruments Co., Ltd
SKU: Nomor 605
Availability: InStock

Rincian produk

Tempat asal: Shenzhen, Tiongkok

Nama merek: Flo-Instru

Sertifikasi: ISO:9001, CE

Nomor model: Nomor 605

Syarat Pembayaran & Pengiriman

Kuantitas min Order: 1

Kemasan rincian: Kemasan konvensional

Waktu pengiriman: 3-5 hari kerja

Syarat-syarat pembayaran: T/T

Dapatkan Harga Terbaik

Rincian produk

Deskripsi Produk

Menyoroti:

Menampilkan:	Layar tampilan dot-matrix OLED 320*240	Catu daya:	24VDC
Kisaran Diameter Pipa:	DN6～DN100	Antarmuka Komunikasi:	Antarmuka komunikasi RS485, mendukung protokol Modbus
Rentang Aliran:	0,1 m/dtk ~ ±5 m/dtk (0,328 kaki/dtk ~ ±16 kaki/dtk)	Ketepatan:	± 2%

Menampilkan:	Layar tampilan dot-matrix OLED 320*240
Catu daya:	24VDC
Kisaran Diameter Pipa:	DN6～DN100
Antarmuka Komunikasi:	Antarmuka komunikasi RS485, mendukung protokol Modbus
Rentang Aliran:	0,1 m/dtk ~ ±5 m/dtk (0,328 kaki/dtk ~ ±16 kaki/dtk)
Ketepatan:	± 2%

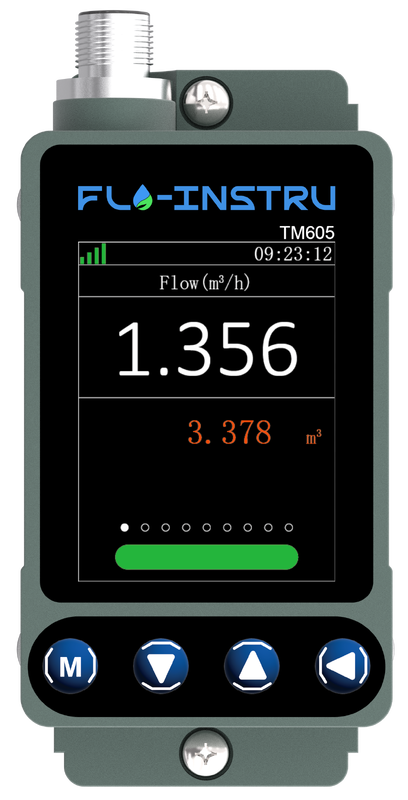

TM605 Compact Ultrasonic Flow Meter dengan Clamp-on Design, OLED Display, dan Komunikasi RS485

HVAC dan Sistem Manajemen Bangunan dengan TM605 Compact Ultrasonic Flow Meter

Ringkasan Produk

TM605 Compact Ultrasonic Flow Meter adalah clamp-on compact type ultrasonic flow meter yang dirancang untuk sistem otomatisasi bangunan,menyediakan kontrol yang ditingkatkan untuk aplikasi HVAC dan manajemen bangunan.

Deskripsi Produk

TM605 adalah meter aliran ultrasonik terintegrasi yang dirancang khusus untuk diameter pipa kecil hingga menengah.Menggunakan prinsip ultrasonik dari metode perbedaan waktu transit, TM605 mengirim dan menerima sinyal ultrasonik melalui sensornya.Perbedaan antara pengukuran hulu dan hilir memungkinkan perhitungan aliran dan kecepatan yang akurat.

Manfaat & Fitur

Desain Struktur Unik:Desain baja magnetis melingkar memungkinkan penguncian klip-on otomatis selama pemasangan.
Tampilan layar berwarna:Fitur layar IPS LCD yang populer untuk membaca data dengan mudah, bahkan di lingkungan cahaya rendah.
Kurva Aliran/Grafik Kolom:Dilengkapi dengan grafik kolom aliran total/suhu dan grafik kurva aliran real-time untuk visualisasi yang jelas dari perubahan aliran real-time.
Tampilan suhu:Probe suhu bawaan di bagian bawah unit tampilan mengukur suhu dinding pipa secara real time selama aliran cairan, ditampilkan dalam antarmuka data aliran/kecepatan.
Opsi Menu Mudah:Pengaturan dan perubahan parameter sederhana melalui empat tombol. "Up Key" dan "Down Key" memungkinkan pengalihan antarmuka tampilan acak dengan navigasi titik carousel.
Kompatibel Berbagai Bahan & Cairan:Satu unit TM605 dapat mengukur pipa logam dan plastik, serta air dan minyak melalui pilihan menu.

Spesifikasi Teknis

Spesifikasi	Rincian
Kecepatan	0.328 ft/s±16 ft/s (0.1m/s±5m/s)
Keakuratan	± 2,0%
Ukuran pipa	DN6 DN8 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
Kompatibilitas Cairan	Air biasa, air laut, air pendingin/panas, alkohol, dll.
Bahan pipa	PVC, baja tahan karat, baja karbon, tembaga, dll.
Sumber Daya	24V DC, maksimum 500mA
Komunikasi	Mendukung protokol MODBUS, RS485
Output analog	4-20mA, maksimum 750Ω
Output Alarm	Relay, OCT atas dan bawah batas fungsi alarm
Tampilan	Layar tampilan dot-matrix OLED 320*240
Panel Kunci	Empat tombol sentuh
Satuan aliran	Dukungan pemilihan unit metrik: Meter Kubik ((m3), Liters ((l), Gallon AS ((gal)
Satuan waktu	/jam, /menit (default pabrik: meter kubik per jam)
Fitur Tambahan	Total arus harian, bulanan, dan tahunan
Kisaran suhu	Lingkungan: 32F+122F (0°C+50°C) Cairan: 32F+122F (0°C+50°C)
Kelembaban Lingkungan	RH 0·95%, Tidak ada kondensasi
Bahan perumahan	Alloy aluminium, pengolahan CNC
Tingkat Perlindungan	IP54
Panjang Kabel	6.6ft (2m) standar

Tabel referensi kisaran ukuran pipa dan kisaran aliran

Diameter	DN	Inci	Jangkauan diameter (mm)	Min (m3/jam)	Max (m3/jam)	Min (L/min)	Max (L/menit)
Φ9.53	DN6	1/8"	9-12	0.02	0.7	0.4	12
Φ12.7	DN8	1/4 "	12-15	0.05	1.7	0.9	28
Φ15	DN10	3/8"	15-18	0.09	3.0	1.5	49
Φ20	DN15	1/2 "	18-21	0.06	3.2	1.1	53
Φ25	DN20	3/4 "	21-28	0.11	5.7	1.9	94
Φ32	DN25	1 "	28-36	0.18	8.8	2.9	147
Φ40	DN32	1-1/4 "	36-44	0.29	14	4.8	241
Φ50	DN40	1-1/2 "	44-52	0.45	23	7.5	377
Φ63	DN50	2 "	52-66	0.71	35	12	589
Φ75	DN65	2-1/2 "	66-80	1.2	60	20	995
Φ90	DN80	3 "	80-95	1.8	90	30	1508
Φ110	DN100	4"	100 sampai 115	2.8	141	47	2356

Gambar Produk
