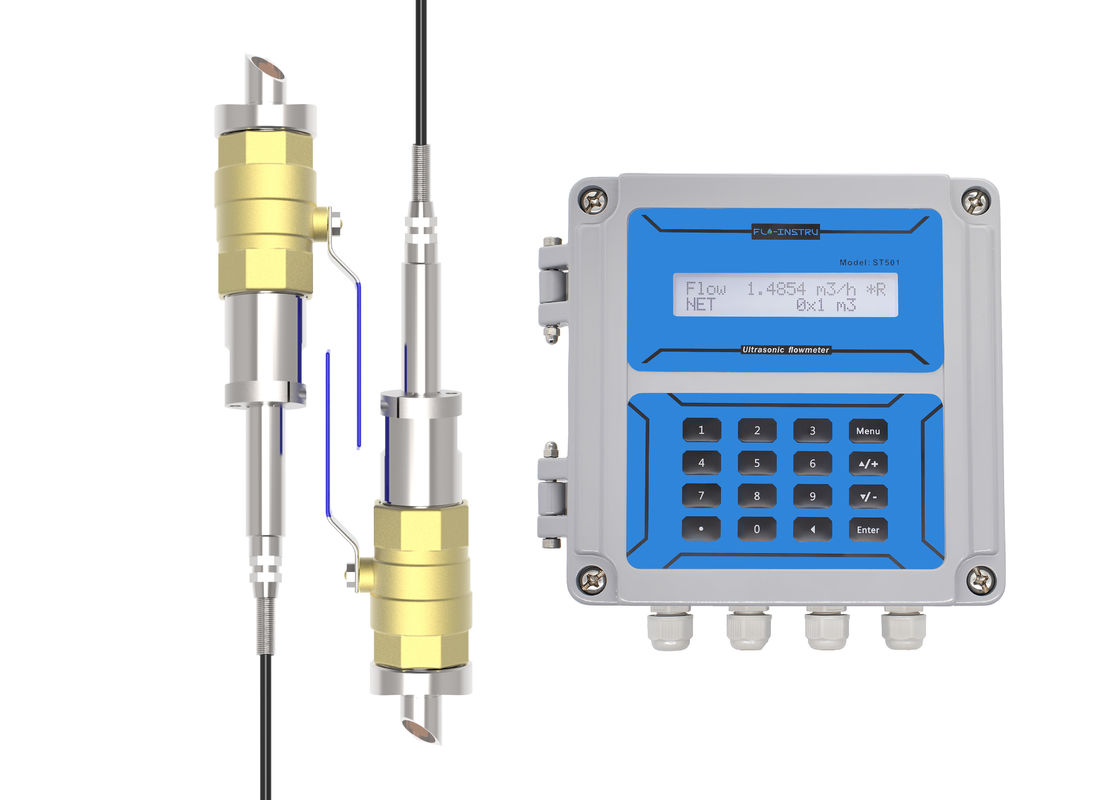

ST501 Inserte Wall Mount Ultrasonic Flowmeter Dengan Pengolahan Sinyal Adaptif

Pengukur Aliran Ultrasonik Tipe Penyisipan ST501

Pengukur aliran ultrasonik yang menggunakan metode waktu-transit untuk mengukur aliran.

Pendahuluan

Pengukur aliran ultrasonik ST501 menggunakan teknologi pemrosesan sinyal digital yang paling andal, mengirimkan pengukuran aliran untuk berbagai ukuran cairan dan pipa dengan akurasi dan keandalan tinggi. Dikombinasikan dengan transduser kinerja luar biasa dengan bahan tingkat industri yang lebih tinggi, Flo-Instruments dapat bekerja dalam waktu lama tanpa khawatir.

Pilihan tampilan menu yang jelas membuat penggunaan instrumen sangat nyaman. Transduser IP68 lebih cocok untuk diterapkan di lingkungan yang keras seperti kelembaban dan perendaman. Antarmuka yang sederhana membuatnya sangat nyaman untuk dioperasikan.

Pengukur aliran ultrasonik ST501 didasarkan pada teknologi Transit-Time, yang memiliki akurasi pengukuran tinggi. Transduser penyisipan mengacu pada penyisipan transduser ke dalam pipa untuk pengukuran aliran. Ia dapat mengukur laju aliran dan kecepatan aliran di dalam pipa cairan secara akurat. Keuntungan dari transduser penyisipan adalah dapat menjaga permukaan luar pipa tetap rata, sehingga mengurangi kehilangan tekanan, dan memiliki keandalan dan akurasi pengukuran yang tinggi.

Manfaat

• Mengukur aliran aktual dan total konsumsi berbagai cairan
• Tidak ada kehilangan kontrol proses, optimalisasi aset dan efisiensi, tidak ada waktu henti atau biaya dari kalibrasi
• Algoritma pemrosesan sinyal adaptif mengoptimalkan kinerja, memastikan pengukuran yang akurat bahkan dalam kondisi aliran yang menantang.
• Antarmuka tampilan yang jelas dan tampilan LCD dengan fungsi alarm, mudah dioperasikan dan di-debug
• Memanfaatkan teknologi ultrasonik waktu-transit untuk mewujudkan pengukuran aliran dua arah dengan mengukur secara tepat waktu yang dibutuhkan sinyal ultrasonik untuk melakukan perjalanan ke hulu dan hilir
• Memanfaatkan kemampuan pencatatan data untuk menganalisis pola aliran historis untuk melakukan optimalisasi sistem.
• Keypad internal dan sistem menu sederhana untuk pemrograman cepat dan mudah dari diameter pipa, bahan pipa, jenis cairan, dan unit pengukuran.

Pengukur aliran ultrasonik Flo-Instruments ST501 menawarkan pengukuran aliran yang sangat akurat dan berulang untuk cairan dengan harga ekonomis. Terbuat dari casing logam yang kuat. Dikombinasikan dengan transduser kinerja luar biasa dengan bahan kelas industri tinggi, sangat ideal untuk ukuran pipa dari 1''(25mm) hingga 48''(1200mm) dalam diameter. Transduser penyisipan mengacu pada penyisipan transduser ke dalam pipa untuk pengukuran aliran. Ia dapat mengukur laju aliran dan kecepatan aliran di dalam pipa cairan secara akurat. Keuntungan dari transduser penyisipan adalah dapat menjaga permukaan luar pipa tetap rata, sehingga mengurangi kehilangan tekanan, dan memiliki keandalan dan akurasi pengukuran yang tinggi.

Prinsip

• Pendahuluan ke TVT

Teknologi TVT (Transit-Time Vortex) mewakili pendekatan mutakhir untuk pengukuran aliran ultrasonik, menggabungkan prinsip-prinsip ultrasonik waktu-transit dengan kemampuan untuk memanfaatkan fenomena pelepasan pusaran, memberikan akurasi dan keserbagunaan yang tak tertandingi dalam pengukur aliran ultrasonik. Teknologi integrasi inovatif ini meningkatkan akurasi, keserbagunaan, dan kinerja pengukur aliran ultrasonik, membuatnya cocok untuk berbagai aplikasi di berbagai industri dan merupakan solusi yang berharga bagi industri yang membutuhkan pengukuran aliran yang tepat dalam berbagai kondisi aliran.

• Peningkatan Akurasi dalam Aliran Turbulen:

Teknologi TVT unggul dalam aplikasi di mana kondisi aliran fluida bervariasi antara laminar dan turbulen. Penggabungan data pelepasan pusaran meningkatkan akurasi di lingkungan aliran yang menantang.

• Keserbagunaan dalam Jenis Fluida:

Teknologi TVT serbaguna dan cocok untuk berbagai jenis fluida, termasuk cairan dengan viskositas dan kepadatan yang bervariasi.

Aplikasi

Pengukur aliran ultrasonik tipe penyisipan terutama digunakan untuk mengukur aliran volume dalam cairan konduktif dan bubur dalam pipa tertutup. Termasuk asam, alkali, garam, dan cairan korosif tinggi lainnya. Pengukur aliran ultrasonik tipe penyisipan banyak digunakan dalam industri perminyakan, kimia, metalurgi, tekstil, makanan, farmasi, pembuatan kertas, dan industri lainnya, serta perlindungan lingkungan, manajemen kota, konstruksi konservasi air, dan bidang lainnya.
