Flowmeter Ultrasonik Tipe Sisip ST502 dengan Akurasi ±0,5% untuk Ukuran Pipa DN25-DN5000 dan Catu Daya 24V DC

ST502 Insertion-Type Ultrasonic Flow Meter menggunakan teknologi pemrosesan sinyal digital canggih untuk mencapai ± 0.5% pengukuran aliran presisi tinggi di berbagai ukuran pipa dan aplikasi cairan bersihDirancang dengan probe sisipan kelas industri yang kuat, ST502 memberikan kopling ultrasonik yang kuat langsung di dalam aliran aliran, memastikan kekuatan sinyal yang sangat baik, stabilitas jangka panjang,dan kinerja yang andal.

Antarmuka pengguna yang jelas dan intuitif dan sistem menu memungkinkan konfigurasi dan pengoperasian yang mudah.desain sisipan menempatkan transduser ultrasonik langsung di dalam pipa, memungkinkan penetrasi sinyal yang lebih kuat dan stabilitas yang ditingkatkan, sangat bermanfaat untuk pipa diameter besar, kondisi proses yang kompleks,atau aplikasi yang membutuhkan pengukuran yang sangat dapat diandalkan dan dapat diulang.

Dirancang untuk fleksibilitas, ST502 sangat ideal untuk sistem distribusi air, loop pendingin, cairan proses industri, pemantauan energi, dan aplikasi HVAC.kinerja stabil, dan konstruksi yang tahan lama membuatnya menjadi solusi yang dapat diandalkan untuk pemantauan aliran jangka panjang dan tugas pengukuran kritis.

• Mengukur aliran aktual dan konsumsi total berbagai cairan
• Proses mesin CNC, teknologi penutup terbuka magnetik tanpa sekrup
• Algoritma pemrosesan sinyal adaptif mengoptimalkan kinerja, memastikan pengukuran yang akurat bahkan dalam kondisi aliran yang menantang

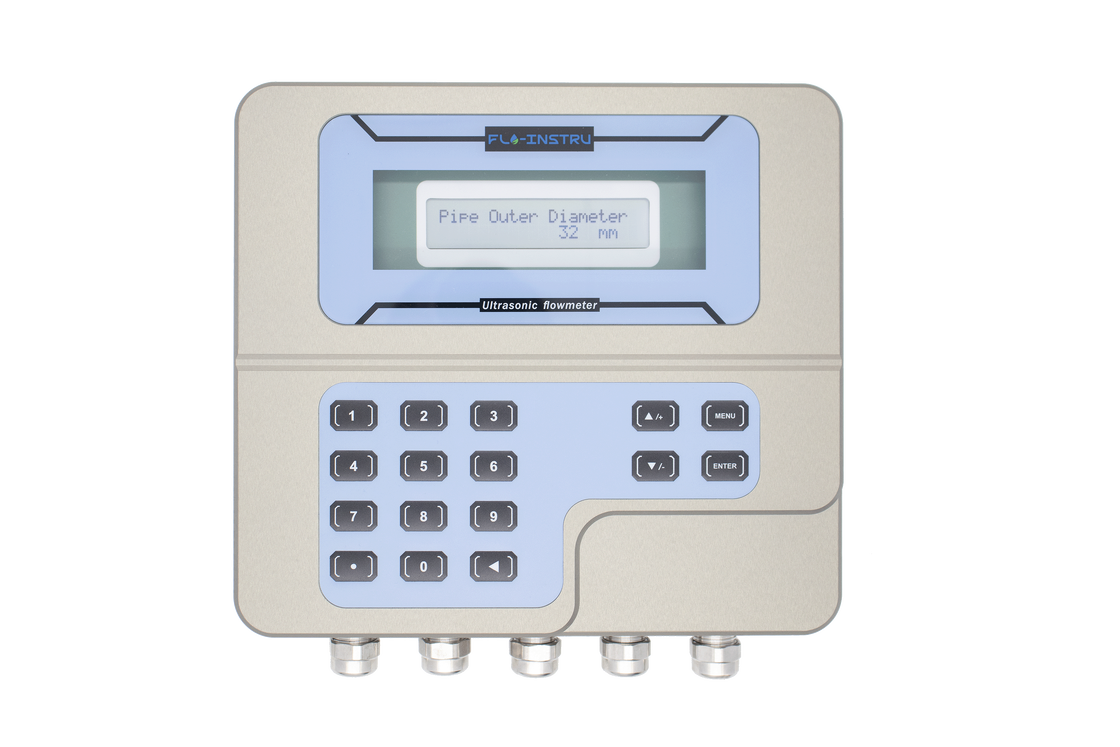

• Antarmuka tampilan yang jelas dan tampilan LCD dengan fungsi alarm, mudah dioperasikan dan debug
• Menggunakan teknologi ultrasonik transit-time untuk mewujudkan pengukuran aliran bidirectional dengan tepat mengukur waktu yang dibutuhkan untuk sinyal ultrasonik untuk mengirimkan hulu dan hilir
• Dilengkapi dengan kartu SD 2G dan kemampuan penyimpanan leverage untuk menganalisis data aliran historis untuk optimasi sistem
• Dibangun di keyboard dan sistem menu sederhana untuk pilihan cepat dan mudah diameter pipa, bahan pipa, jenis cairan dan unit pengukuran

ST502 adalah produk high-end baru yang terbuat dari bahan paduan aluminium menggunakan metode pemrosesan CNC.Ini mengadopsi industri-terdepan tertutup penuh-besi menyerap sisi membuka teknologi tanpa sekrup penguncianDesain yang nyaman ini benar-benar mewujudkan "pembukaan satu detik".

Transit-Time (TVT) Ultrasonic Flow Meter adalah teknologi pengukuran aliran yang sangat andal yang banyak digunakan untuk cairan bersih.meter jenis sisipan menempatkan transduser ultrasonik langsung ke dinding pipa sehingga mereka membuat kontak dengan cairanHal ini memastikan transmisi ultrasonik yang kuat, kualitas sinyal yang sangat baik, dan kinerja jangka panjang yang stabil, terutama pada pipa besar atau ber dinding tebal.

Dalam alat pengukur aliran TVT jenis sisipan, dua transduser ultrasonik dimasukkan ke dalam dinding pipa.sementara yang lain mengirimkan hulu (T_up) melawan aliranKarena cairan yang mengalir mempercepat sinyal hilir dan memperlambat sinyal hulu, perbedaan waktu (Δt = T_up - T_down) proporsional dengan kecepatan aliran.

Diagram Fungsi Komunikasi dan Output

ST502 Fixed Ultrasonic Flow Meter dilengkapi dengan beberapa pilihan komunikasi dan output untuk memastikan integrasi yang mulus ke dalam berbagai sistem kontrol industri.Output ini memungkinkan akuisisi data real-time, pemantauan jarak jauh, dan kontrol proses yang terkait dengan aliran.

Koneksi output dan antarmuka
