Name: ST502 meter aliran ultrasonik jepit untuk pemanasan distrik
Brand: Flo-Instruments Co., Ltd
SKU: ST502
Price: Dapat dinegosiasikan USD
Availability: InStock

Rincian produk

Tempat asal: SHENZHEN

Nama merek: Flo-Instru

Sertifikasi: CE; ISO9001

Nomor model: ST502

Syarat Pembayaran & Pengiriman

Kuantitas min Order: 1

Kemasan rincian: Kemasan konvensional

Waktu pengiriman: 3-5 hari kerja

Syarat-syarat pembayaran: T/T

Dapatkan Harga Terbaik

Rincian produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                                                                Pengukur Aliran Ultrasonik Ukuran Pipa DN25-DN5000, Pengukur Aliran Penjepit Catu Daya 24V DC, Pengukur Aliran ST502 Pengulangan 0


Keluaran:	4-20mA, output pulsa OCT, output relai, RS-232 / RS-485, RTD Temp. masukan	Ukuran pipa:	Nomor DN25-DN5000
Suhu Transduser:	-40℉ ~ +140℉ (-40℃~+60℃)	Catu daya:	24VDC
rentang kecepatan:	0,03 ~±40 kaki/dtk (0,01~±12m/dtk)	Pengulangan:	0,15%

Keluaran:	4-20mA, output pulsa OCT, output relai, RS-232 / RS-485, RTD Temp. masukan
Ukuran pipa:	Nomor DN25-DN5000
Suhu Transduser:	-40℉ ~ +140℉ (-40℃~+60℃)
Catu daya:	24VDC
rentang kecepatan:	0,03 ~±40 kaki/dtk (0,01~±12m/dtk)
Pengulangan:	0,15%

ST502 meter aliran ultrasonik jepit untuk pemanasan distrik

ST502 Clamp-On Ultrasonic Flow Meter untuk Pemanasan Daerah

Ringkasan Produk

ST502 Ultrasonic Flowmeter menggunakan metode transit-time untuk mengukur aliran cairan dalam sistem industri, memberikan data aliran presisi tinggi melalui transduser penjepit yang tidak pernah bersentuhan dengan cairan.

Fitur Utama

Pengukuran aliran aktual dan konsumsi total berbagai cairan
Proses mesin CNC dengan teknologi penutup terbuka magnetik
Algoritma pemrosesan sinyal adaptif untuk kondisi aliran yang menantang
Tampilan LCD yang jelas dengan fungsi alarm dan pengoperasian mudah
Pengukuran aliran dua arah menggunakan teknologi ultrasonik transit-time
Kartu SD 2G built-in untuk analisis data aliran historis
Sistem menu sederhana untuk konfigurasi cepat

Prinsip pengukuran - Teknologi TVT

Teknologi TVT (Transit-Time Vortex) menggabungkan ultrasonik transit-time dengan fenomena vortex shedding, memberikan akurasi dan fleksibilitas yang tak tertandingi dalam pengukuran aliran ultrasonik.

Perangkat ini menggunakan transduser ultrasonik yang dipasang di bagian luar pipa.Perbedaan waktu antara sinyal proporsional dengan kecepatan aliran.

Spesifikasi Kinerja

Kisaran kecepatan	00,03 ~ ± 40ft/s (0,01 ~ ± 12m/s)
Keakuratan	± 0,5%
Ukuran pipa	"~ 200" (25mm ~ 5000mm)
Kemungkinan diulang	0.15% dari nilai yang diukur
Linearitas	± 1,0%
Kompatibilitas Cairan	Air, air laut, minyak, alkohol...
Bahan pipa	PVC, stainless steel, baja karbon, tembaga...

Spesifikasi Fungsi

Komunikasi	ModBus RS485
Output analog	4 ~ 20mA, beban maksimum 750Ω
Keluarnya pulsa	0~9999Hz, OCT
Output Relay	max 1Hz (1A@125V AC atau 2A@30V DC)
Sumber Daya	24V DC/1A maksimal
Kisaran suhu	-40°F~140°F (-40°C~60°C)
Kelembaban	Sampai 99% RH, tidak kondensasi

Dimensi Produk

Transmitter

Transduser Normal

Transduser suhu tinggi

Transduser dengan suhu tinggi

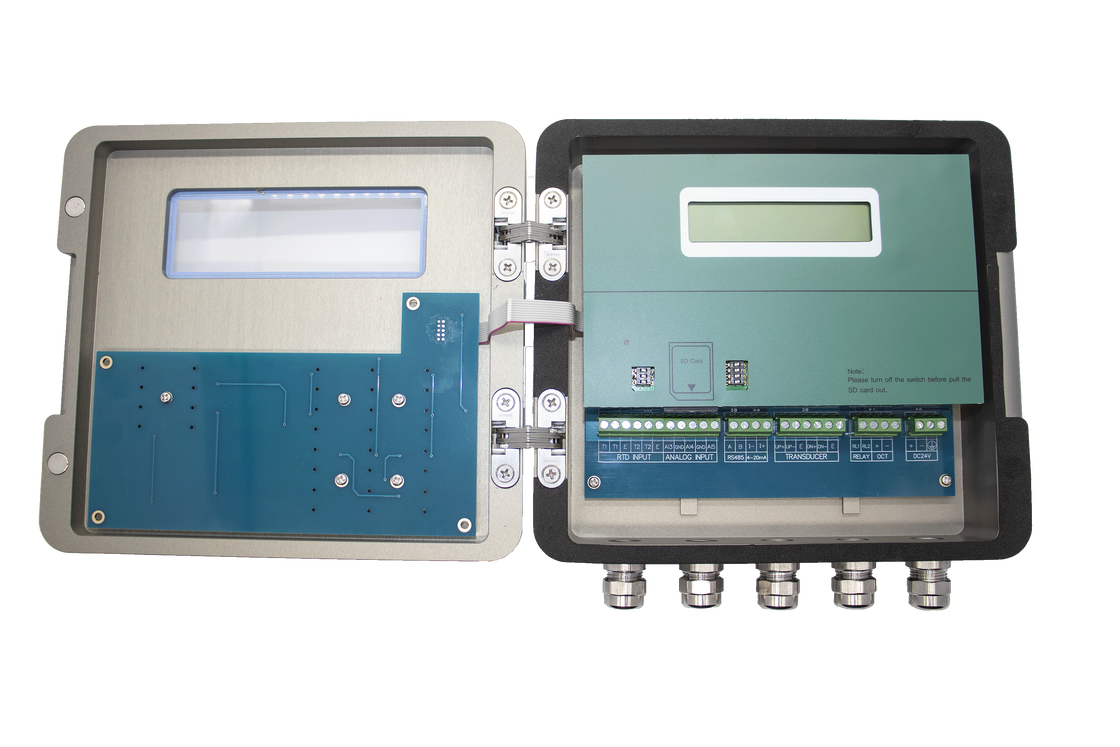

Tampilan Produk

Fungsi Komunikasi & Output

ST502 menawarkan beberapa pilihan komunikasi dan output untuk integrasi mulus ke dalam sistem kontrol industri, memungkinkan akuisisi data real-time dan pemantauan jarak jauh.

Ringkasan Kapasitas Output

Jenis output	Fungsi	Contoh Aplikasi
RS485 (Modbus)	Komunikasi digital	Pemantauan jarak jauh, SCADA, integrasi sistem
4-20mA	Input/output analog	Masukan PLC, umpan balik proses, sistem DCS
OCT Pulse	Output total aliran	Kontroler batch, meter energi, flow logger
Relay	Output alarm/kontrol	Alarm pemicu, katup kontrol/pompa, perlindungan keamanan aliran

Diagram kabel

Metode Pemasangan

Metode V

Metode standar yang memberikan pembacaan yang akurat untuk diameter pipa 25 mm hingga 400 mm (1" ~ 16").

Metode Z

Menggunakan sinyal yang ditransmisikan langsung dengan attenuasi yang lebih sedikit.

Metode N

Gelombang suara melintasi cairan dua kali dan memantul tiga kali dari dinding pipa.

Metode W

Gelombang suara melintasi cairan empat kali dan memantul empat kali dari dinding pipa.
