Name: ST502 penjepit pada flowmeter untuk minyak
Brand: Flo-Instruments Co., Ltd
SKU: ST502
Price: Dapat dinegosiasikan USD
Availability: InStock

Rincian produk

Tempat asal: SHENZHEN

Nama merek: Flo-Instru

Sertifikasi: CE; ISO9001

Nomor model: ST502

Syarat Pembayaran & Pengiriman

Kuantitas min Order: 1

Kemasan rincian: Kemasan konvensional

Waktu pengiriman: 3-5 hari kerja

Syarat-syarat pembayaran: T/T

Dapatkan Harga Terbaik

Rincian produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                                                                Pengukur Aliran Ultrasonik Catu Daya 24V DC, DN25-DN5000 Pengukur Aliran Penjepit Ukuran Pipa, Pengukur Aliran ST502 Pengulangan 0


Keluaran:	4-20mA, output pulsa OCT, output relai, RS-232 / RS-485, RTD Temp. masukan	Ukuran pipa:	Nomor DN25-DN5000
Suhu Transduser:	-40℉ ~ +140℉ (-40℃~+60℃)	Catu daya:	24VDC
Pengulangan:	0,15%	rentang kecepatan:	0,03 ~±40 kaki/dtk (0,01~±12m/dtk)

Keluaran:	4-20mA, output pulsa OCT, output relai, RS-232 / RS-485, RTD Temp. masukan
Ukuran pipa:	Nomor DN25-DN5000
Suhu Transduser:	-40℉ ~ +140℉ (-40℃~+60℃)
Catu daya:	24VDC
Pengulangan:	0,15%
rentang kecepatan:	0,03 ~±40 kaki/dtk (0,01~±12m/dtk)

ST502 penjepit pada flowmeter untuk minyak

Meter Alir Clamp-On ST502 untuk Minyak

Tinjauan Produk

Flowmeter Ultrasonik ST502 menggunakan metode waktu transit untuk mengukur aliran cairan dalam sistem industri, memberikan data aliran berakurasi tinggi melalui transduser clamp-on yang tidak pernah bersentuhan dengan fluida.

Fitur Utama

Mengukur aliran aktual dan konsumsi total berbagai cairan
Proses pemesinan CNC dengan teknologi penutup magnetik terbuka
Algoritma pemrosesan sinyal adaptif untuk kondisi aliran yang menantang
Tampilan LCD jernih dengan fungsi alarm dan pengoperasian yang mudah
Pengukuran aliran dua arah menggunakan teknologi ultrasonik waktu transit
Kartu SD 2G bawaan untuk analisis data aliran historis
Sistem menu sederhana untuk konfigurasi cepat

Prinsip Pengukuran - Teknologi TVT

Teknologi TVT (Transit-Time Vortex) menggabungkan ultrasonik waktu transit dengan fenomena vortex shedding, memberikan akurasi dan keserbagunaan yang tak tertandingi dalam pengukuran aliran ultrasonik.

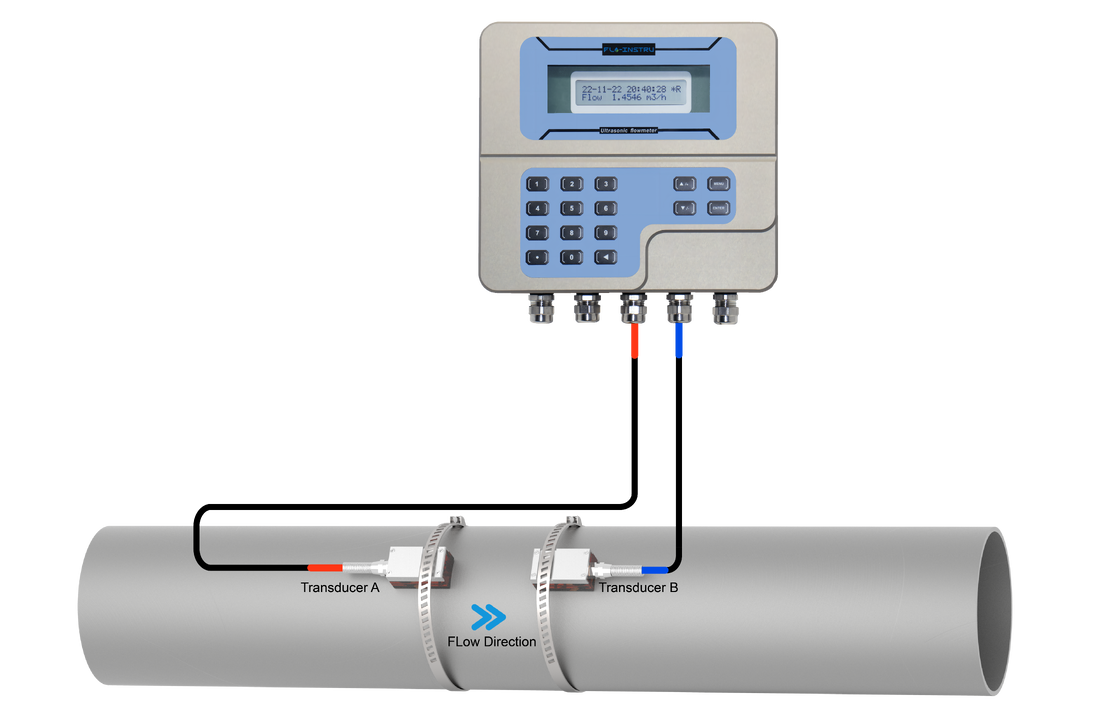

Perangkat menggunakan transduser ultrasonik yang dipasang di luar pipa. Satu transduser mengirimkan pulsa ke hilir searah aliran, sementara yang lain mengirimkan ke hulu berlawanan arah aliran. Perbedaan waktu antara sinyal berbanding lurus dengan kecepatan aliran.

Spesifikasi Kinerja

Parameter	Spesifikasi
Rentang Kecepatan	0.03 ~ ±40ft/s (0.01 ~ ±12m/s)
Akurasi	±0.5%
Ukuran Pipa	1"~200" (25mm~5000mm)
Pengulangan	0.15% dari nilai terukur
Linearitas	±1.0%
Kompatibilitas Fluida	Air, Air laut, Minyak, Alkohol...
Bahan Pipa	PVC, baja tahan karat, baja karbon, tembaga...

Spesifikasi Fungsi

Fitur	Spesifikasi
Komunikasi	ModBus RS485
Output Analog	4~20mA, beban maks 750Ω
Output Pulsa	0~9999Hz, OCT
Output Relay	maks 1Hz (1A@125V AC atau 2A@30V DC)
Catu Daya	24V DC/1A maks
Rentang Suhu	-40°F~140°F (-40°C~60°C)
Kelembaban	Hingga 99% RH, non-kondensasi

Dimensi Produk

Pemancar

Transduser Normal

Transduser Suhu Tinggi

Transduser Suhu Sangat Tinggi

Tampilan Produk

Fungsi Komunikasi & Output

ST502 menawarkan berbagai opsi komunikasi dan output untuk integrasi yang mulus ke dalam sistem kontrol industri, memungkinkan akuisisi data real-time dan pemantauan jarak jauh.

Ringkasan Kemampuan Output

Jenis Output	Fungsi	Contoh Aplikasi
RS485 (Modbus)	Komunikasi digital	Pemantauan jarak jauh, SCADA, integrasi sistem
4-20mA	Input/output analog	Input PLC, umpan balik proses, sistem DCS
Pulsa OCT	Output totalisasi aliran	Pengontrol batch, pengukur energi, pencatat aliran
Relay	Output alarm/kontrol	Memicu alarm, mengontrol katup/pompa, perlindungan keselamatan aliran

Diagram Pengkabelan

Metode Pemasangan

Metode V Metode standar yang memberikan pembacaan akurat untuk diameter pipa 25mm hingga 400mm (1"~16"). Membutuhkan pemasangan transduser yang tepat di garis tengah pipa dengan jarak yang sama.
Metode Z Menggunakan sinyal yang ditransmisikan secara langsung dengan redaman yang lebih sedikit. Cocok untuk diameter pipa 100mm hingga 3000mm (4"~120").
Metode N Gelombang suara melintasi fluida dua kali dan memantul tiga kali dari dinding pipa. Cocok untuk diameter pipa kecil, meningkatkan akurasi dengan memperpanjang jarak transit.
Metode W Gelombang suara melintasi fluida empat kali dan memantul empat kali dari dinding pipa. Cocok untuk pipa yang sangat kecil (diameter kurang dari 50mm, 2").
