Name: TM605 Compact Ultrasonic Flow Meter dengan Easy Clip On Installation dan Real Time Data Display
Brand: Flo-Instruments Co., Ltd
SKU: Nomor 605
Availability: InStock

Rincian produk

Tempat asal: Shenzhen, Tiongkok

Nama merek: Flo-Instru

Sertifikasi: ISO:9001, CE

Nomor model: Nomor 605

Syarat Pembayaran & Pengiriman

Kuantitas min Order: 1

Kemasan rincian: Kemasan konvensional

Waktu pengiriman: 3-5 hari kerja

Syarat-syarat pembayaran: T/T

Dapatkan Harga Terbaik

Rincian produk

Deskripsi Produk

Menyoroti:

Menampilkan:	Layar tampilan dot-matrix OLED 320*240	Kisaran Diameter Pipa:	DN6～DN100
Antarmuka Komunikasi:	Antarmuka komunikasi RS485, mendukung protokol Modbus	Catu daya:	24VDC
Rentang Aliran:	0,1 m/dtk ~ ±5 m/dtk (0,328 kaki/dtk ~ ±16 kaki/dtk)	Ketepatan:	Dinilai ±2%

Menampilkan:	Layar tampilan dot-matrix OLED 320*240
Kisaran Diameter Pipa:	DN6～DN100
Antarmuka Komunikasi:	Antarmuka komunikasi RS485, mendukung protokol Modbus
Catu daya:	24VDC
Rentang Aliran:	0,1 m/dtk ~ ±5 m/dtk (0,328 kaki/dtk ~ ±16 kaki/dtk)
Ketepatan:	Dinilai ±2%

TM605 Compact Ultrasonic Flow Meter dengan Easy Clip On Installation dan Real Time Data Display

Sistem Pengolahan Air Dengan TM605 Compact Ultrasonic Flow Meter

TM605 Compact Ultrasonic Flow Meter

Clamp-on tipe kompak alat ukur aliran ultrasonik dirancang untuk pipa diameter kecil hingga menengah. Fitur mudah instalasi dan prosedur pengaturan sederhana.

Deskripsi Produk

TM605 adalah meter aliran ultrasonik terintegrasi yang dirancang khusus untuk diameter pipa kecil hingga menengah.mengirim dan menerima sinyal ultrasonik melalui sensorKetika sinyal ultrasonik melewati cairan yang mengalir, perbedaan antara pengukuran hulu dan hilir digunakan untuk menghitung laju aliran dan kecepatan dengan presisi tinggi.

Manfaat & Fitur

Desain Struktur Unik:Desain baja magnetis melingkar memungkinkan penguncian klip-on otomatis selama pemasangan.

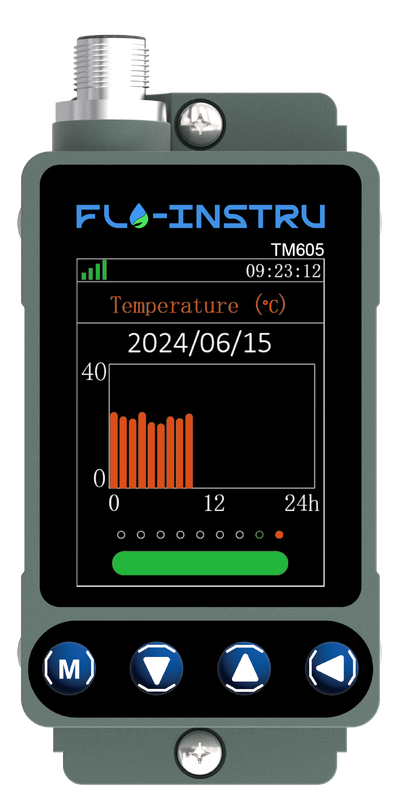

Tampilan layar berwarna:Fitur layar LCD IPS populer untuk membaca data yang mudah, bahkan di lingkungan cahaya rendah.
Kurva Aliran/Grafik Kolom:Dilengkapi dengan grafik kolom aliran total/suhu dan grafik kurva aliran real-time untuk visualisasi perubahan aliran yang jelas.
Tampilan suhu:Probe suhu built-in di bagian bawah unit tampilan mengukur suhu dinding pipa secara real-time selama aliran cairan.
Opsi Menu Mudah:Pengaturan dan perubahan parameter sederhana melalui antarmuka empat tombol. Tombol atas dan bawah memungkinkan pertukaran antarmuka tampilan acak.
Kompatibel Berbagai Bahan & Cairan:Cocok untuk mengukur cairan bersih yang berbeda dan bahan pipa termasuk pipa logam dan plastik, air dan minyak.

Spesifikasi

Kecepatan	0.328 ft/s±16 ft/s (0.1m/s±5m/s)
Keakuratan	± 2,0%
Ukuran pipa	DN6 DN8 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
Cairan	Air biasa, air laut, air pendingin/panas, alkohol
Bahan pipa	PVC, baja tahan karat, baja karbon, tembaga
Sumber Daya	24V DC, maksimum 500mA
Komunikasi	Mendukung protokol MODBUS, RS485
Output analog	4-20mA, maksimum 750Ω
Output Alarm	Relay, OCT atas dan bawah batas fungsi alarm
Tampilan	Layar tampilan dot-matrix OLED 320*240
Panel Kunci	Empat tombol sentuh
Satuan aliran	Dukungan pemilihan unit metrik: Meter Kubik ((m3), Liters ((l), Gallon AS ((gal)
Satuan waktu	/jam, /menit (default pabrik: meter kubik per jam)
Suhu	Lingkungan: 32F+122F (0°C+50°C) Cairan: 32F+122F (0°C+50°C)
Kelembaban Lingkungan	RH 0·95%, Tidak ada kondensasi
Bahan perumahan	Alloy aluminium, pengolahan CNC
Tingkat Perlindungan	IP54
Panjang Kabel	6.6ft (2m) standar

Tabel referensi kisaran ukuran pipa dan kisaran aliran

Diameter	DN	Inci	Jangkauan diameter ((mm)	Min (m3/jam)	Max (m3/jam)	Min (L/min)	Max (L/menit)
Φ9.53	DN6	1/8"	9-12	0.02	0.7	0.4	12
Φ12.7	DN8	1/4 "	12-15	0.05	1.7	0.9	28
Φ15	DN10	3/8"	15-18	0.09	3.0	1.5	49
Φ20	DN15	1/2 "	18-21	0.06	3.2	1.1	53
Φ25	DN20	3/4 "	21-28	0.11	5.7	1.9	94
Φ32	DN25	1 "	28-36	0.18	8.8	2.9	147
Φ40	DN32	1-1/4 "	36-44	0.29	14	4.8	241
Φ50	DN40	1-1/2 "	44-52	0.45	23	7.5	377
Φ63	DN50	2 "	52-66	0.71	35	12	589
Φ75	DN65	2-1/2 "	66-80	1.2	60	20	995
Φ90	DN80	3 "	80-95	1.8	90	30	1508
Φ110	DN100	4"	100 sampai 115	2.8	141	47	2356

Gambar Produk
