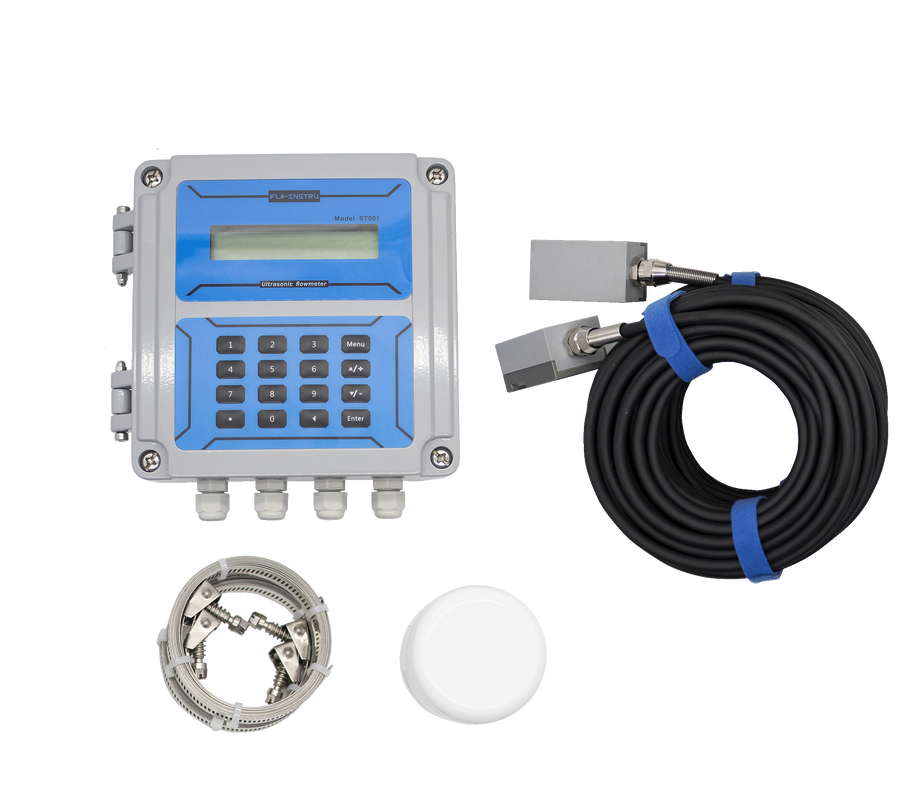

ST501 Ultrasonik Aliran Meter dengan Clamp-on Transducer, Komunikasi RS485, dan 24V DC Power Supply

ST501 Stasioner Ultrasonik Flowmeter terintegrasi ke dalam sistem manajemen Anda untuk menyediakan layanan pengukuran jarak jauh untuk industri pemurnian air dan aplikasi pengelolaan air limbah.

• Pengukuran aliran aktual dan konsumsi total berbagai cairan
• Tidak ada hilangnya kontrol proses, optimalisasi aset dan efisiensi, tidak ada downtime atau biaya dari kalibrasi
• Algoritma pemrosesan sinyal adaptif mengoptimalkan kinerja, memastikan pengukuran yang akurat bahkan dalam kondisi aliran yang menantang
• Antarmuka tampilan yang jelas dan tampilan LCD dengan fungsi alarm, mudah dioperasikan dan debug
• Menggunakan teknologi ultrasonik transit-time untuk mewujudkan pengukuran aliran bidirectional dengan tepat mengukur waktu perjalanan sinyal ultrasonik
• Memanfaatkan kemampuan pencatatan data untuk menganalisis pola aliran historis untuk optimalisasi sistem
• Dibangun-in keyboard dan sistem menu sederhana untuk pemrograman cepat diameter pipa, bahan, jenis cairan dan unit pengukuran

Transit-Time Ultrasonic Flow Meter, juga dikenal sebagai Time-of-Flight (TVT) ultrasonic flow meter, adalah teknologi pengukuran aliran non-intrusif yang banyak digunakan untuk aplikasi cairan bersih.Ini bekerja pada prinsip mengukur perbedaan waktu antara sinyal ultrasonik yang dikirimkan ke arah aliran dan terhadap arah aliran.

Buka penutup yang terletak di sisi kanan bawah untuk menghubungkan ke terminal daya DC. Ikuti diagram kabel untuk menghubungkan: RTD input (hanya untuk Energy Model), RS485, 4-20mA, Transducer (Upstream transducer,Downstream transducer), Relay Output, OCT Output.

Untuk kabel transduser double-shielded: "+" pada kawat biru, "-" pada kawat putih dan "shield" pada perisai.

ST501 Fixed Ultrasonic Flow Meter dilengkapi dengan beberapa pilihan komunikasi dan output untuk memastikan integrasi yang mulus ke dalam berbagai sistem kontrol industri.Output ini memungkinkan akuisisi data real-time, pemantauan jarak jauh, dan kontrol proses yang terkait dengan aliran.
