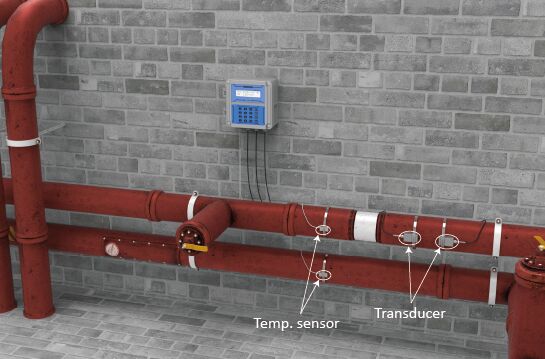

ST502 Ultrasonik Energy Meter untuk sistem pendingin jarak jauh

ST501-PT100 Pengukur Energi Ultrasonik

Pengukur energi ultrasonik tipe penjepityang menggunakan metode waktu transit untuk mengukur aliran.

Perkenalan

ST501 Ultrasonic Energy meter menggunakan teknologi pemrosesan sinyal digital paling andal, mentransmisikan pengukuran aliran untuk berbagai ukuran cairan dan pipa dengan akurasi dan keandalan tinggi. Menggabungkan transduser kinerja luar biasa dengan material tingkat industri yang lebih tinggi, Instrumen Flo dapat bekerja dalam jangka waktu lama tanpa rasa khawatir.

Pilihan tampilan menu yang jelas membuat penggunaan instrumen menjadi sangat nyaman. Transduser penjepit membuat unit lebih fleksibel pada berbagai aplikasi.

Pengukur Energi ultrasonik ST501 didasarkan pada teknologi Transit-Time, yang memiliki akurasi pengukuran tinggi. ST501 menggunakan transduser penjepit, yang dapat mengumpulkan data aliran hanya dengan menjepitnya di bagian luar pipa, dan tidak akan pernah bersentuhan dengan cairan, serta tidak akan menyebabkan polusi cairan, pengurangan tekanan, kebocoran, dll.

Manfaat

• Mengukur aliran aktual dan total konsumsi berbagai cairan
• Tidak ada kehilangan kendali proses, optimalisasi aset dan efisiensi, tidak ada waktu henti atau biaya dari kalibrasi
• Algoritme pemrosesan sinyal adaptif mengoptimalkan kinerja, memastikan pengukuran akurat bahkan dalam kondisi aliran yang menantang.
• Antarmuka tampilan yang jelas dan layar LCD dengan fungsi alarm, mudah dioperasikan dan di-debug
• Memanfaatkan teknologi ultrasonik waktu transit untuk mewujudkan pengukuran aliran dua arah dengan mengukur secara tepat waktu yang diperlukan sinyal ultrasonik untuk melakukan perjalanan ke hulu dan hilir
• Manfaatkan kemampuan pencatatan data untuk menganalisis pola aliran historis untuk melakukan pengoptimalan sistem.
• Papan tombol bawaan dan sistem menu sederhana untuk pemrograman diameter pipa, bahan pipa, jenis cairan, dan unit pengukuran dengan cepat dan mudah.

Prinsip

• Pengantar TVT

Teknologi TVT (Transit-Time Vortex) mewakili pendekatan mutakhir terhadap pengukuran aliran ultrasonik, menggabungkan prinsip-prinsip ultrasonik waktu transit dengan kemampuan untuk memanfaatkan fenomena pelepasan pusaran, memberikan akurasi dan keserbagunaan yang tak tertandingi dalam pengukur aliran ultrasonik. Teknologi integrasi inovatif ini meningkatkan akurasi, keserbagunaan, dan kinerja pengukur aliran ultrasonik, menjadikannya cocok untuk berbagai aplikasi di berbagai industri dan merupakan solusi berharga bagi industri yang memerlukan pengukuran aliran tepat dalam berbagai kondisi aliran.

Perangkat ini memiliki sepasang (atau lebih) transduser ultrasonik yang dipasang di bagian luar pipa (penjepit) atau dimasukkan secara in-line. Satu transduser mengirimkan pulsa ultrasonik ke hilir mengikuti aliran, sementara transduser lainnya mengirimkannya ke hulu, melawan aliran. Karena pergerakan fluida mempengaruhi waktu transit USG, perbedaan waktu antara kedua sinyal berbanding lurus dengan kecepatan aliran.

Spesifikasi

Dimensi Produk

Pemancar

Transduser

Suhu. Transduser

Tampilan Produk

Fungsi Komunikasi dan Output

Pengukur Aliran Ultrasonik Tetap ST501 dilengkapi dengan berbagai opsi komunikasi dan keluaran untuk memastikan integrasi yang mulus ke berbagai sistem kontrol industri. Output ini memungkinkan akuisisi data real-time, pemantauan jarak jauh, dan pengendalian proses terkait aliran.

Ringkasan Kemampuan Keluaran

Diagram Pengkabelan

Metode Instalasi

Metode V dianggap sebagai metode standar. Biasanya memberikan pembacaan yang lebih akurat dan digunakan pada diameter pipa yang berkisar antara 25mm hingga 400mm (1～16”). Selain itu, mudah digunakan, namun tetap memerlukan pemasangan transduser yang tepat, kontak pada pipa di garis tengah pipa, dan jarak yang sama di kedua sisi garis tengah.
Sinyal yang ditransmisikan pada instalasi metode Z memiliki redaman yang lebih kecil dibandingkan sinyal yang ditransmisikan dengan metode V. Hal ini karena metode Z menggunakan sinyal yang ditransmisikan secara langsung (bukan dipantulkan) yang melintasi cairan hanya satu kali. Metode Z mampu mengukur diameter pipa mulai dari 100mm hingga 3000mm(4”~120”).
Dengan metode N, gelombang suara melintasi fluida dua kali dan memantul tiga kali pada dinding pipa. Sangat cocok untuk pengukuran diameter pipa kecil. Keakuratan pengukuran dapat ditingkatkan dengan memperluas jarak transit dengan metode N (jarang digunakan).
Seperti halnya metode N, keakuratan pengukuran juga dapat ditingkatkan dengan memperluas jarak transit dengan metode W. Gelombang suara melintasi fluida empat kali dan memantul empat kali dari dinding pipa. Sangat cocok untuk pipa yang sangat kecil (diameter kurang dari 50mm,2").
